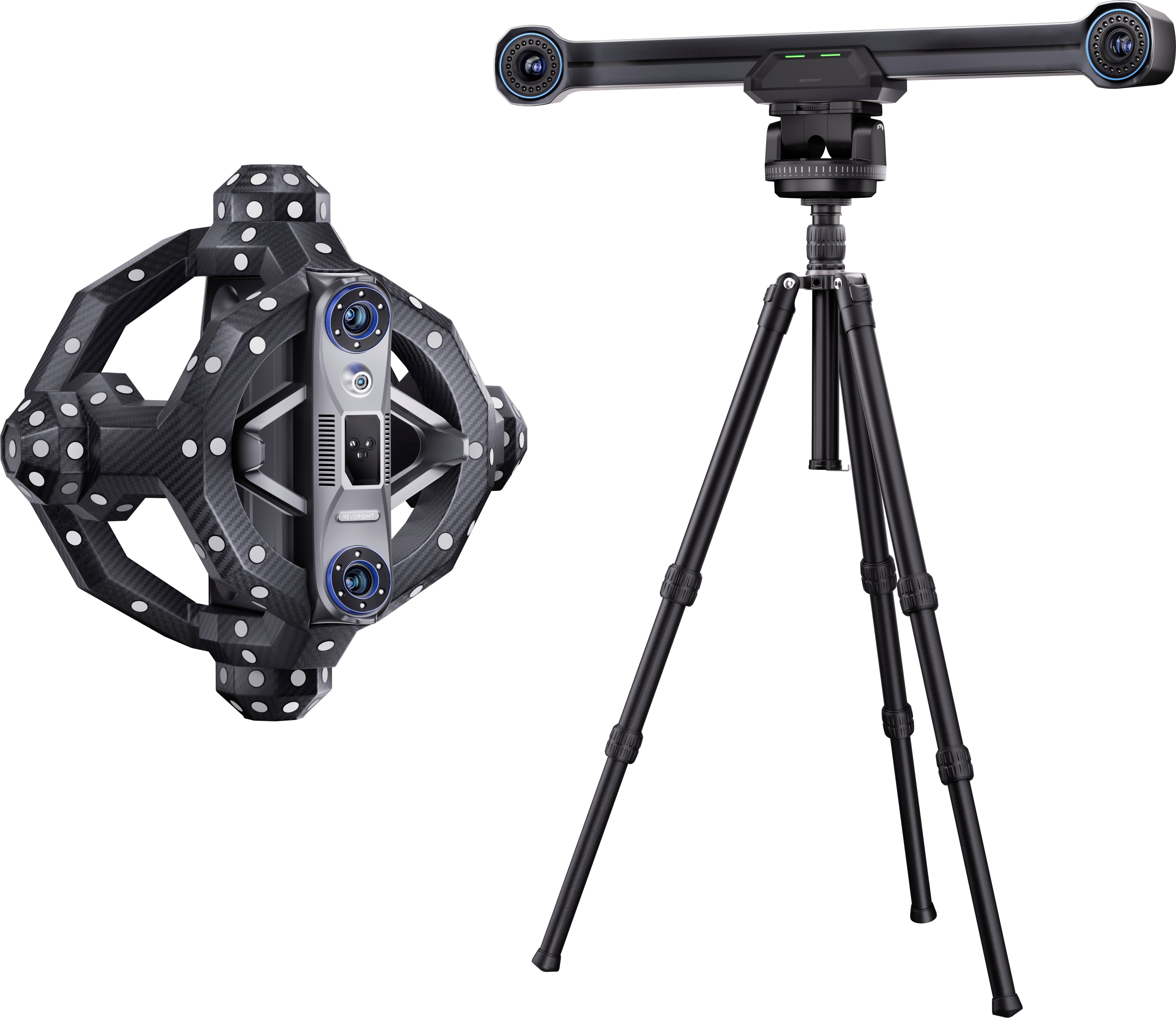

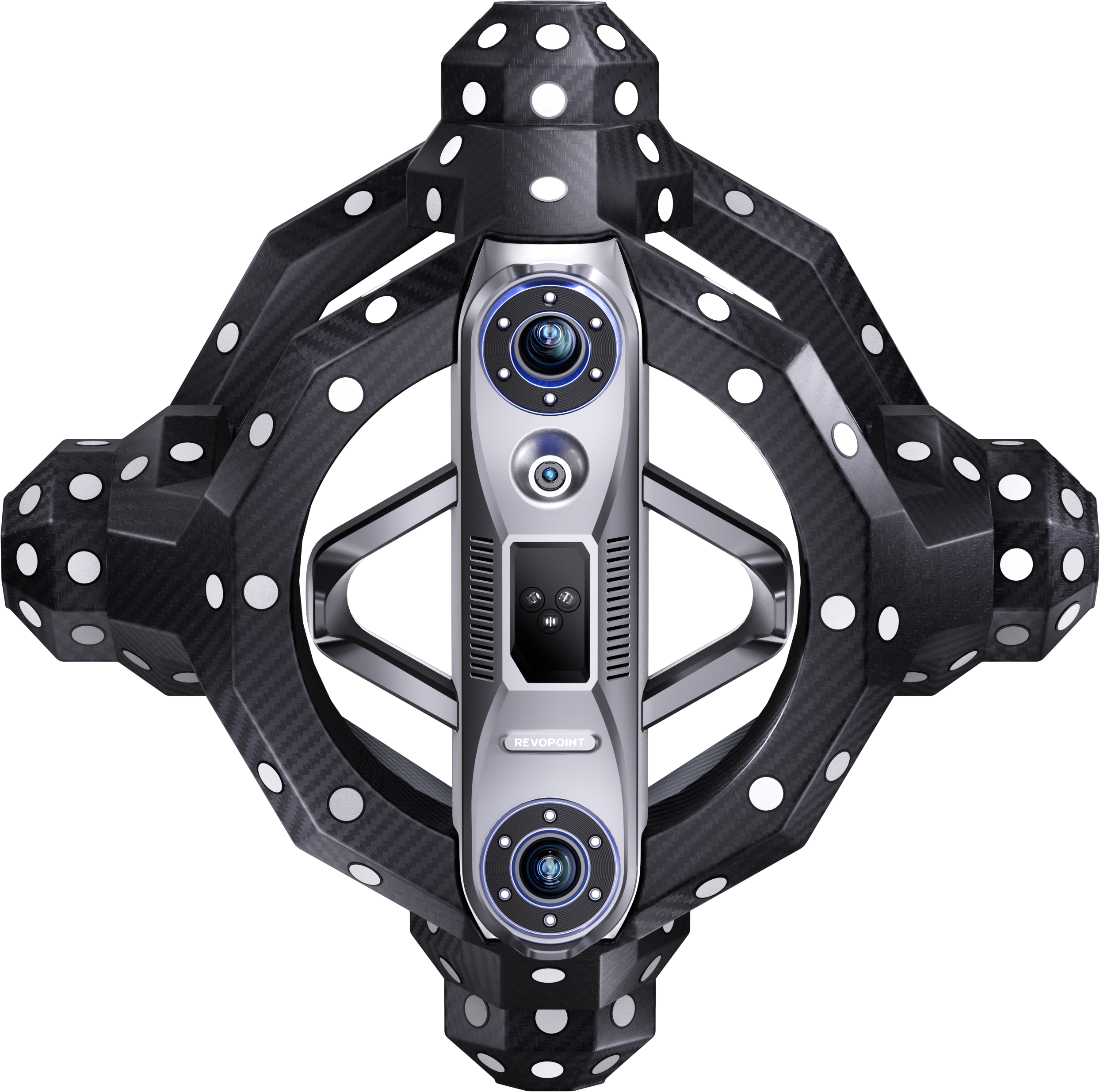

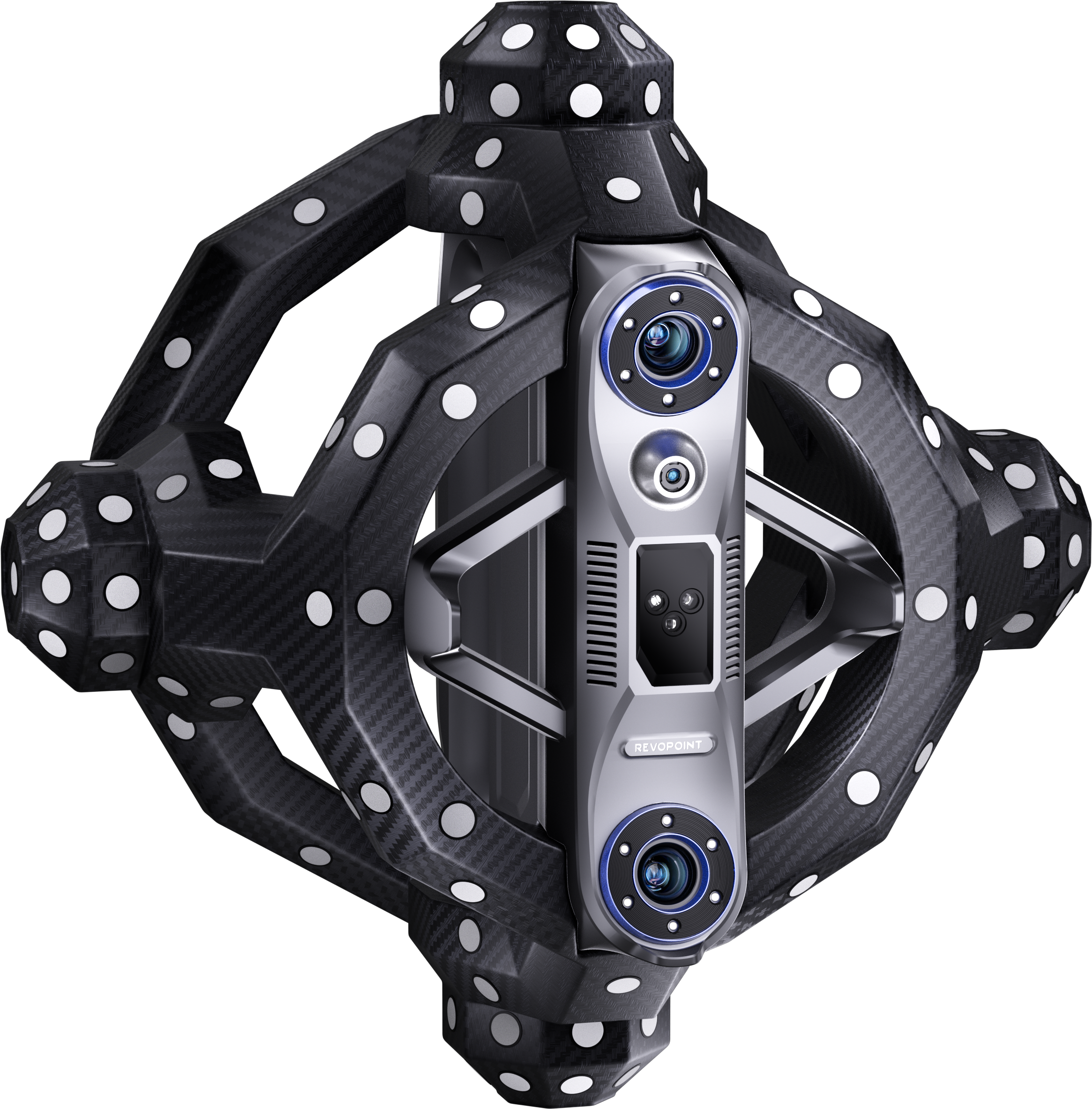

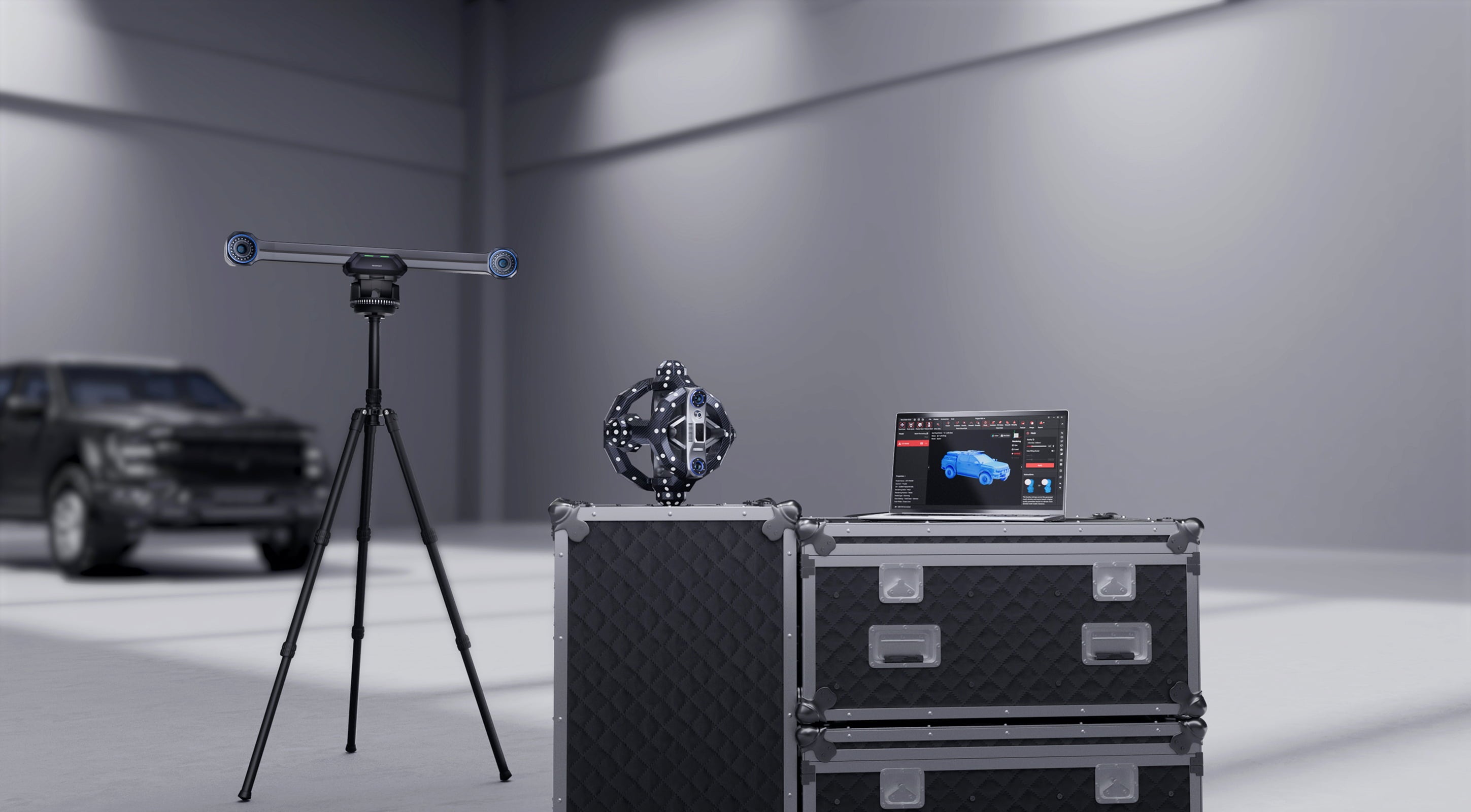

Revopoint Trackit

Das Revopoint3D Trackit bringt nicht nur Präzision auf den Punkt, sondern denkt auch mit – vom automatischen Kalibrieren bis zur nahtlosen Integration in Roboter-Setups. Ob im Handbetrieb oder mit optischem Tracking: Trackit sorgt für stabile, wiederholbare Ergebnisse – effizient, flexibel und industrietauglich!

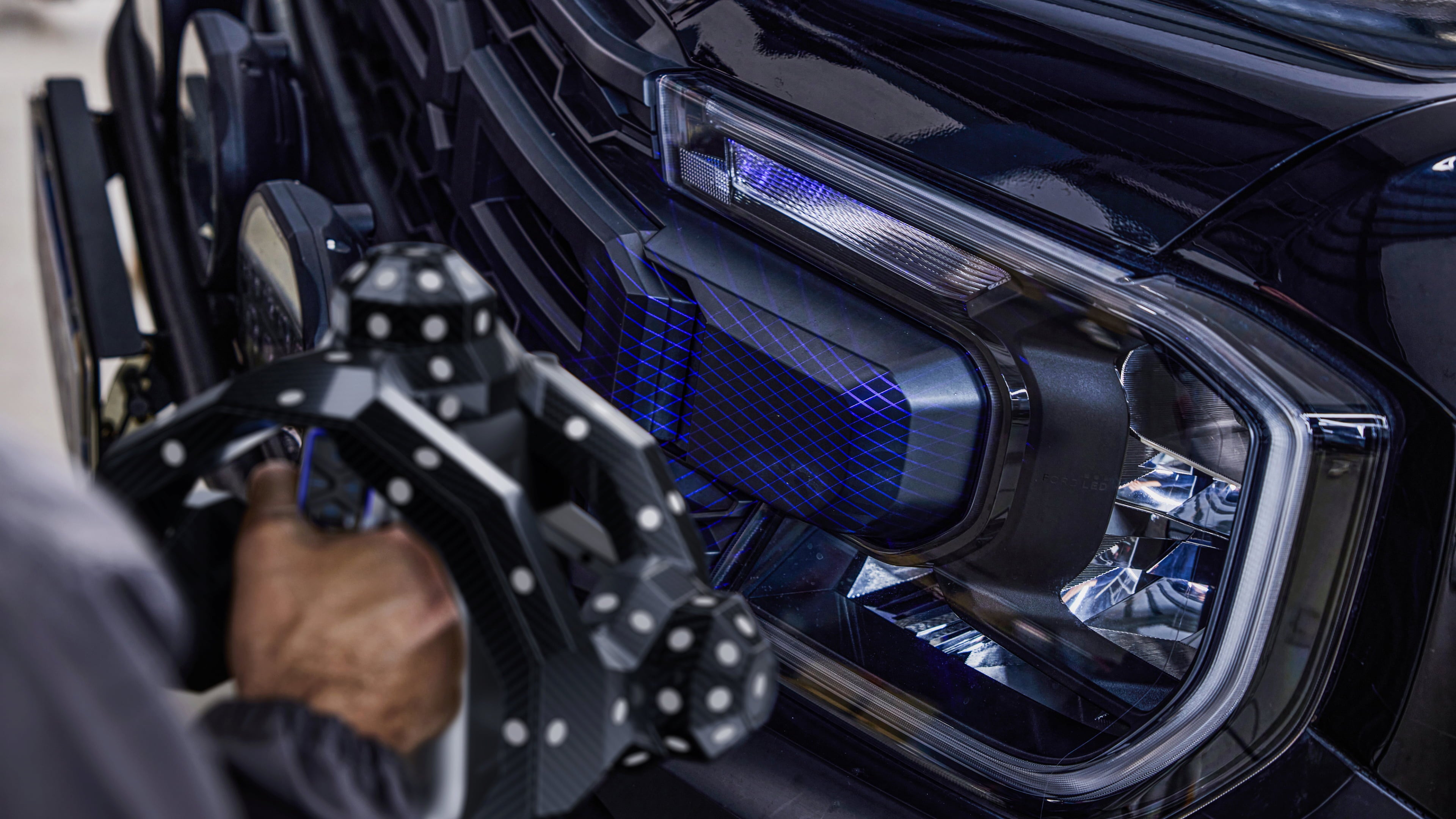

Höchste Scanqualität durch Dual-Laser-Erfassung

Dank zwei blauen Lasermodi passt sich Trackit an jede Oberfläche und Geometrie an:

► 30 Kreuzlinienmodus: Für schnelle, flächendeckende Scans – selbst auf dunklen oder reflektierenden Materialien.

► Einzellinienmodus: Erfasst tief liegende Details wie Bohrungen, Zahnräder, Spalten und Vertiefungen zuverlässig.

Flexibles Scannen mit oder ohne Basisstation

Trackit bietet zwei flexible Betriebsmodi:

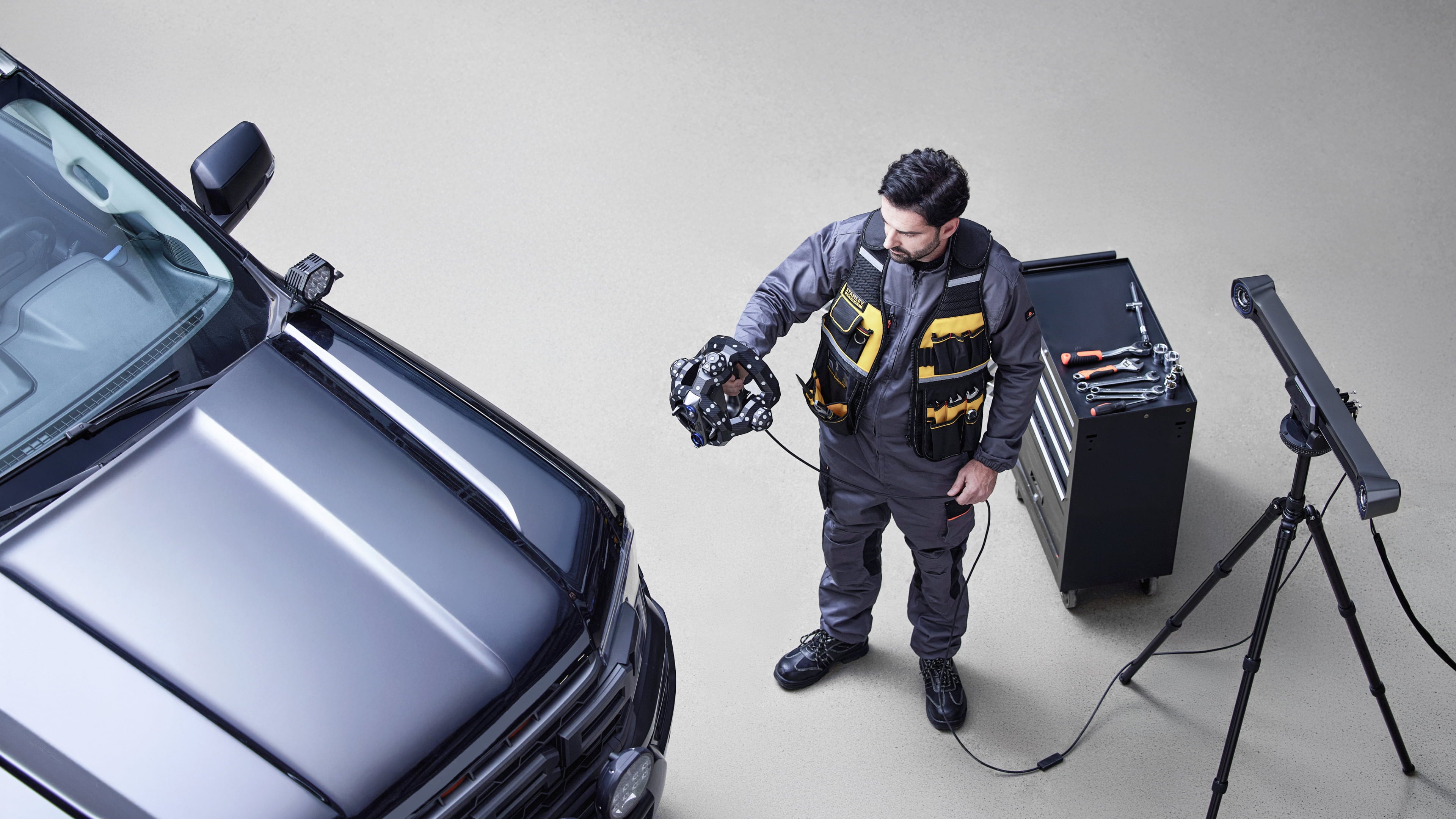

► Optisches Tracking via Dual-Kamera-Tracking-Station – ideal für großflächige Objekte.

► Standalone-Handbetrieb – für schwer zugängliche oder innenliegende Bereiche, bei denen die Basisstation keine Sichtverbindung hat.

Markerfreie Datenerfassung & modularer Aufbau für große Objekte

Durch präzise Echtzeit-Lokalisierung entfällt der Einsatz von Targets.
Trackit arbeitet vollständig markerlos und ermöglicht nahtlose 3D-Scans von Objekten zwischen 10 mm und 6 m.

Mittels sogenanntem Leapfrogging kann die Basisstation schrittweise um das Objekt versetzt werden – das Ankerblock-System gewährleistet dabei exakte Frame-Verknüpfung und vollständige Oberflächenerfassung.

• Maximale Trackingfläche: 3260 x 2845 mm (bei 4 m Entfernung)
• Messgeschwindigkeit: bis zu 1,5 Mio. Punkte/Sekunde
• Arbeitsabstand: 1,5 – 4 m
• Kabelreichweite: 6 m

Automatische Gimbal-Kalibrierung

Trackit nutzt ein intelligentes Dual-Achsen-Gimbal-System zur vollautomatischen Kalibrierung. Das spart Zeit, reduziert Bedienfehler und gewährleistet gleichbleibend präzise Messergebnisse – auch bei Mehrfachaufnahmen aus verschiedenen Perspektiven.

Erweiterte Funktionalität durch Texturerfassung

Die integrierte hochauflösende RGB-Kamera erfasst realistische Texturen, ideal für die Visualisierung oder weiterführende Auswertungen mit Revo Measure (z. B. für Prüfberichte mit Maßdaten).

Automatisierbar durch Robotik-Schnittstelle

In Kombination mit einem kollaborativen Roboterarm (6-Achsen) lässt sich Trackit als vollautomatisches Scan-System betreiben:

• Objektdurchmesser: bis zu 0,5 m
• Volumetrische Genauigkeit: bis zu 0,05 mm
• Anwendung: automatisierte Punktwolkenaufnahme komplexer Geometrien.

Integriertes Temperatur-Monitoring

Mehrere hochsensible Sensoren überwachen permanent die Temperatur von Scanner und Tracker – so wird thermisch bedingtem Drift vorgebeugt und gleichbleibend hohe Genauigkeit sichergestellt.

Weitere Features:

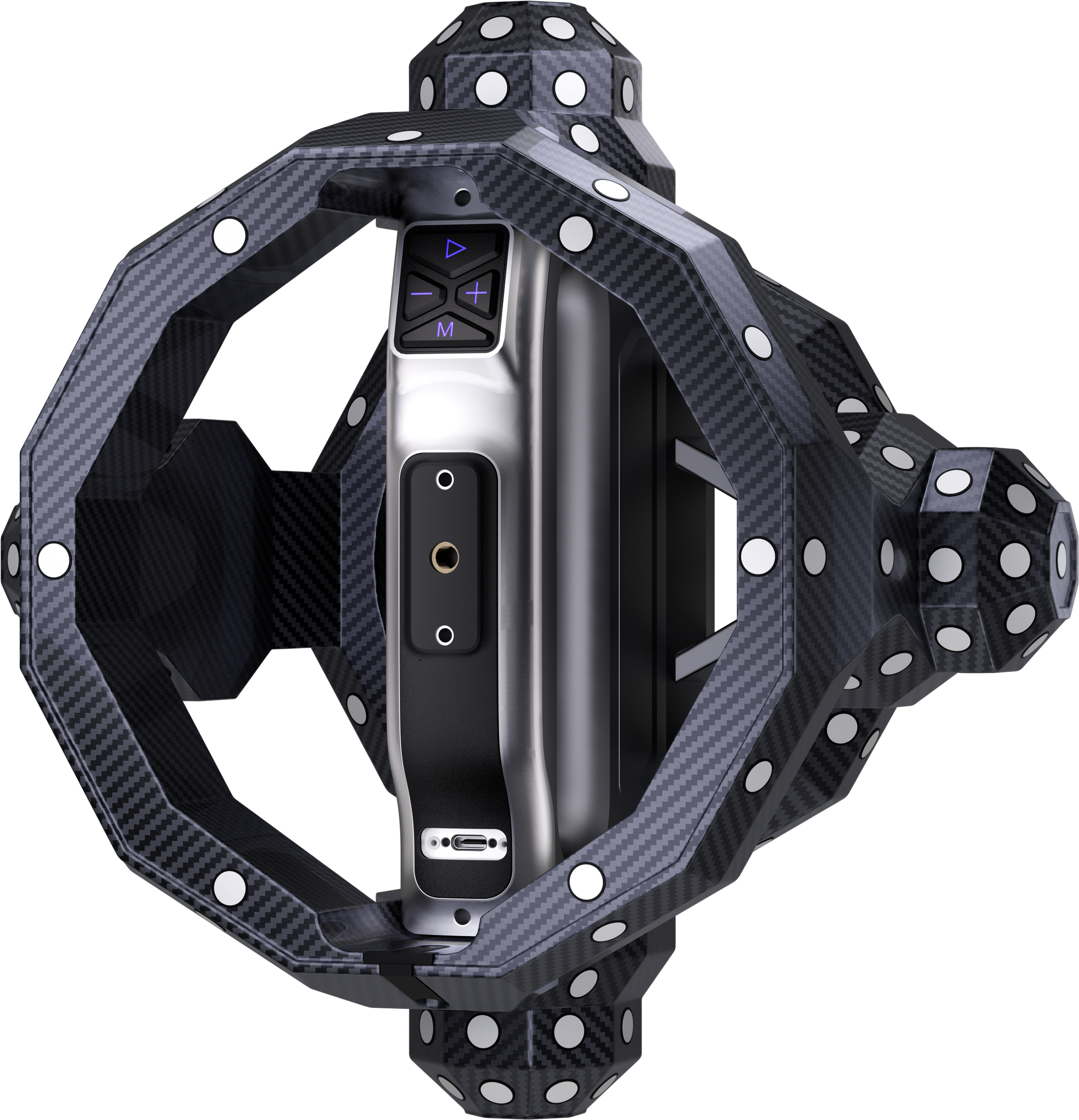

• robustes Gehäusedesign mit carbonverstärktem Rahmen,

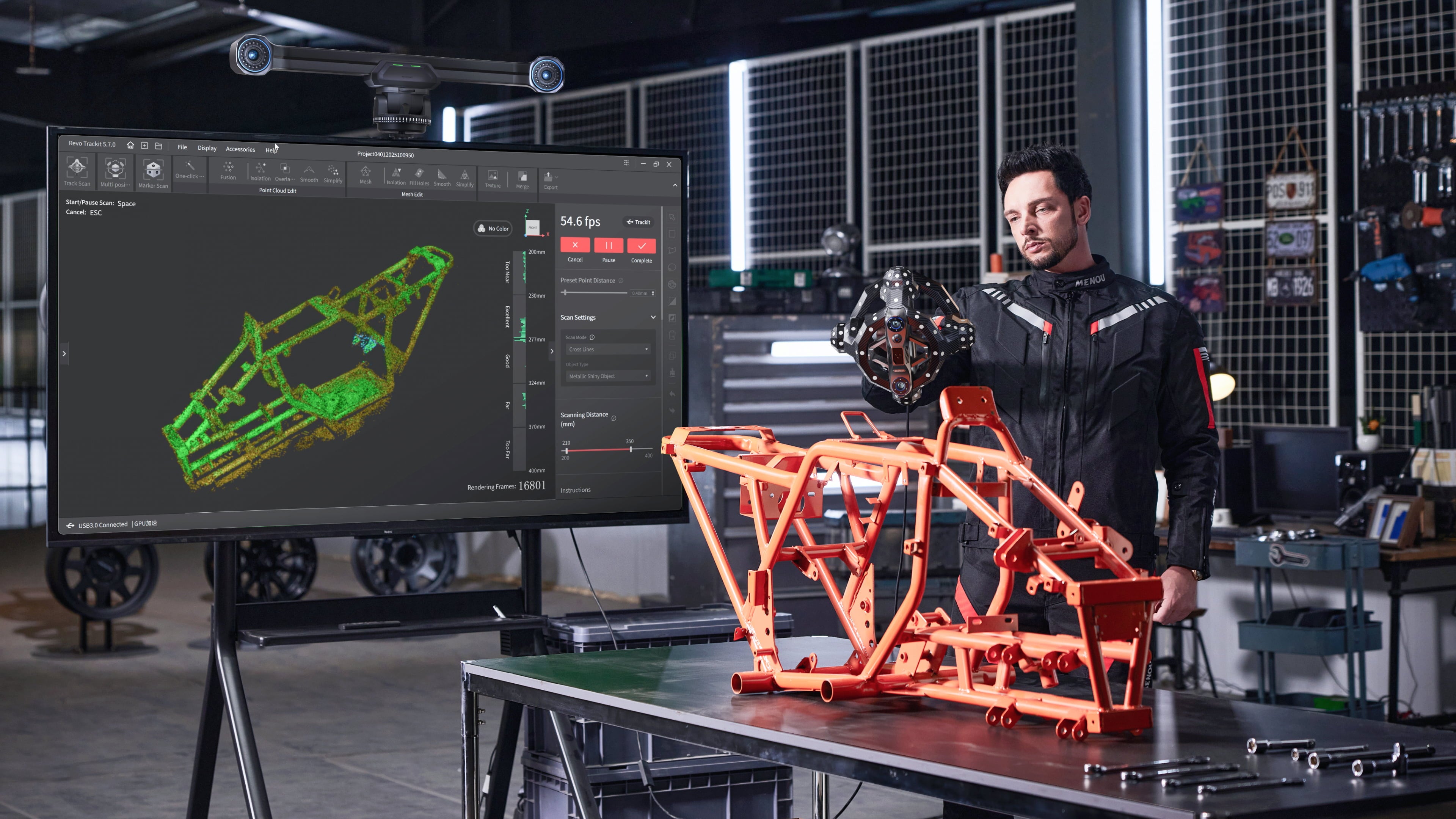

• kostenlose Revo Trackit Software mit Echtzeit-Punktwolkenmonitoring und erweiterten Scanparametern für optimale Kontrolle.

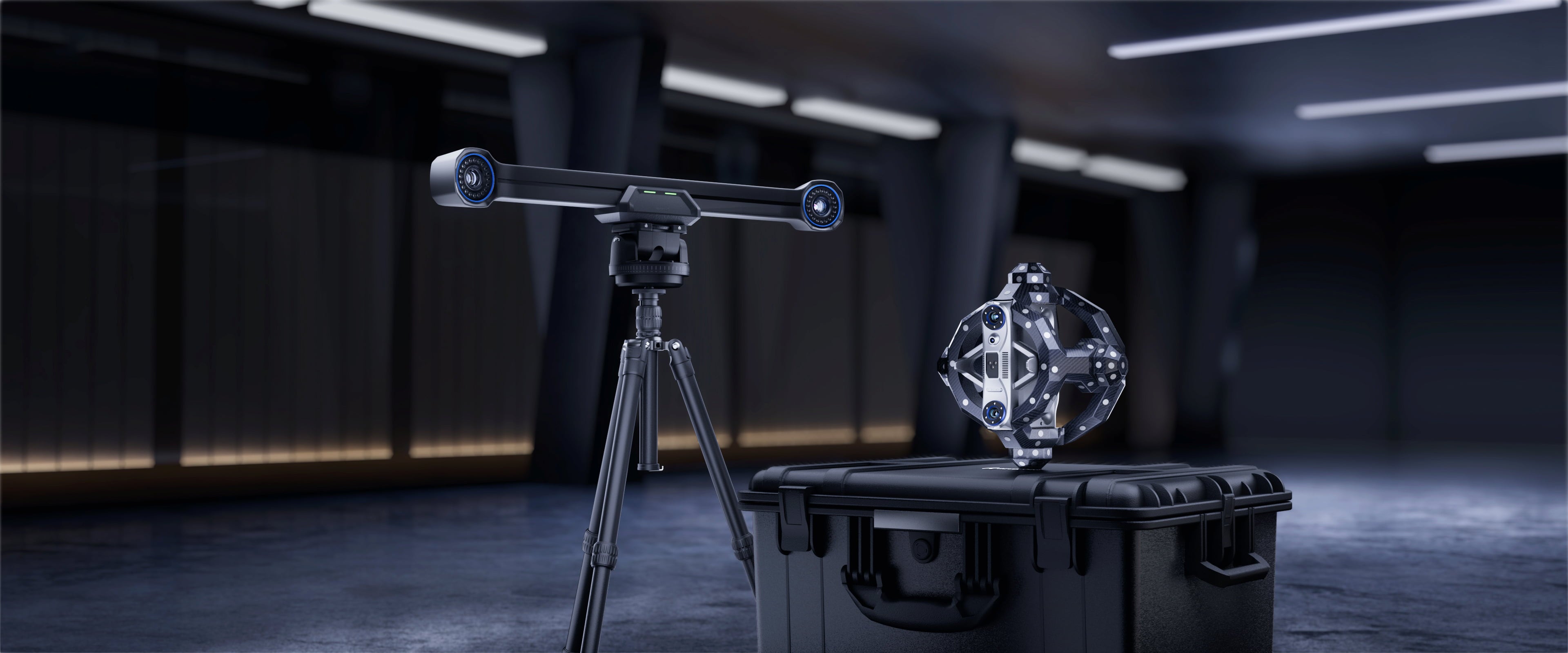

Im Lieferumfang:

• 1 x Scanner
• 1 x Tracker
• 1 x Scanner Auto-Kalibrierungseinheit (Dual-Achsen-Gimbal)
• 1 x Tracker Auto-Kalibrierungseinheit (Dual-Achsen-Gimbal)
• 1 x Tracker Stativ
• 1 x Kalibrierungstafel
• 1 x Kalibrierungsstange
• 1 x Stativ für Kalibrierungstafel
• 1 x Stativ für Scanner
• 1 x Netzadapter
• 1 x PC-Kabel (blau)
• 1 x Scanner-Kabel (schwarz)
• 1 x Scanner-Gimbal-Kabel (gold)
• 1 x Tracker-Gimbal-Kabel (gold)
• Kabelbinder
• 20 x Magnetmarker
• 8 x magnetische Ankerblöcke
• 1 x Positionierungspads
• 1 x Scanner-Adapter
• 1 x USB-Stick
• 1 x Transportkoffer mit Rädern für Tracker
• 1 x Transportkoffer mit Rädern für Scanner

Technische Spezifikationen:

► Scanner:

► Trackit:
