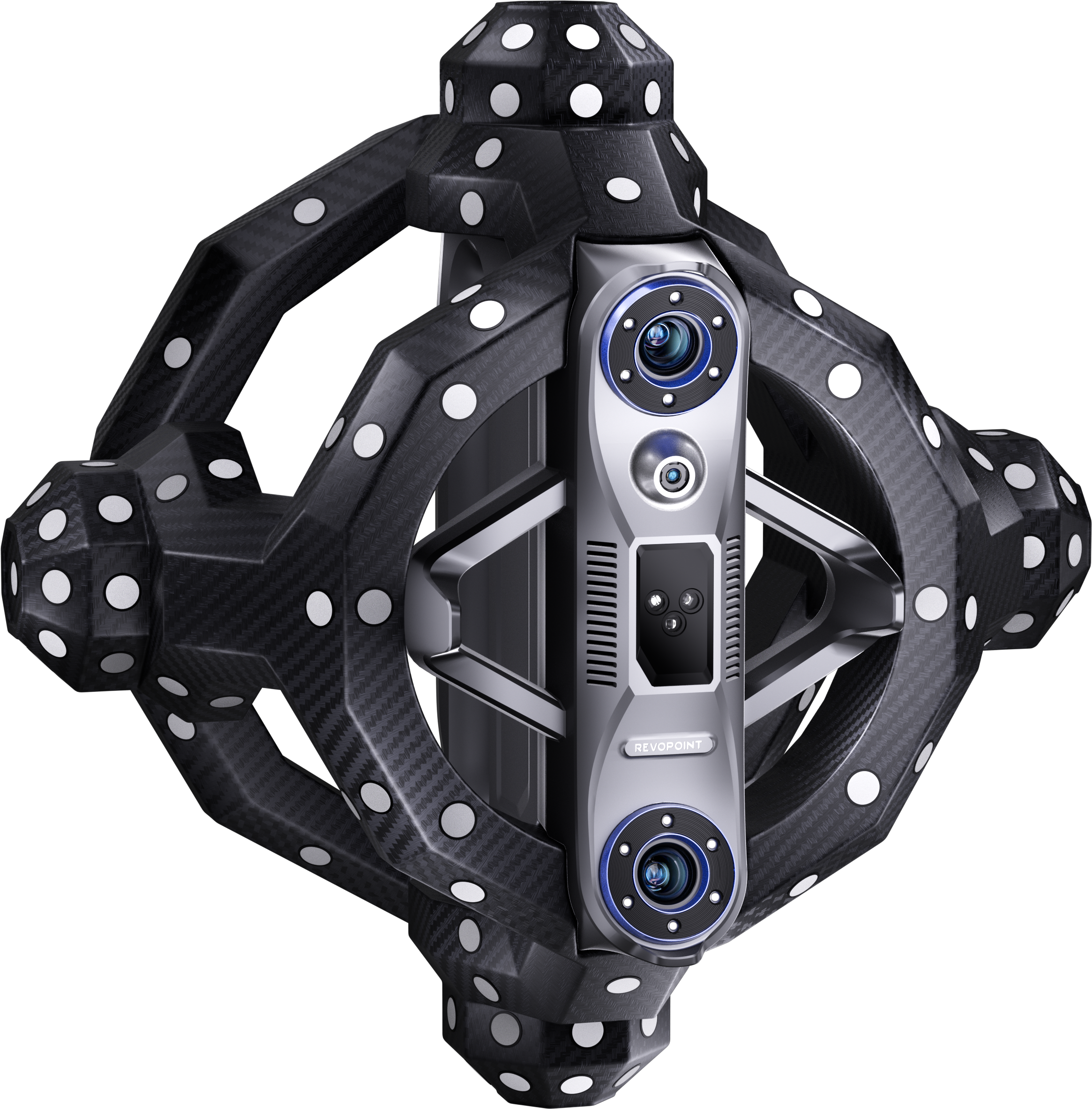

Revopoint Trackit

Revopoint3D Trackit allie précision de haut niveau et intelligence intégrée : du système d’auto-étalonnage intelligent à l'intégration fluide dans des configurations robotiques. En mode manuel ou avec suivi optique, Trackit garantit des résultats stables et reproductibles, à la fois efficaces, flexibles et adaptés à l'industrie.

Qualité de scan optimale grâce à la capture laser double

Grâce à deux modes laser bleus, Trackit s’adapte à toutes les surfaces et géométries :

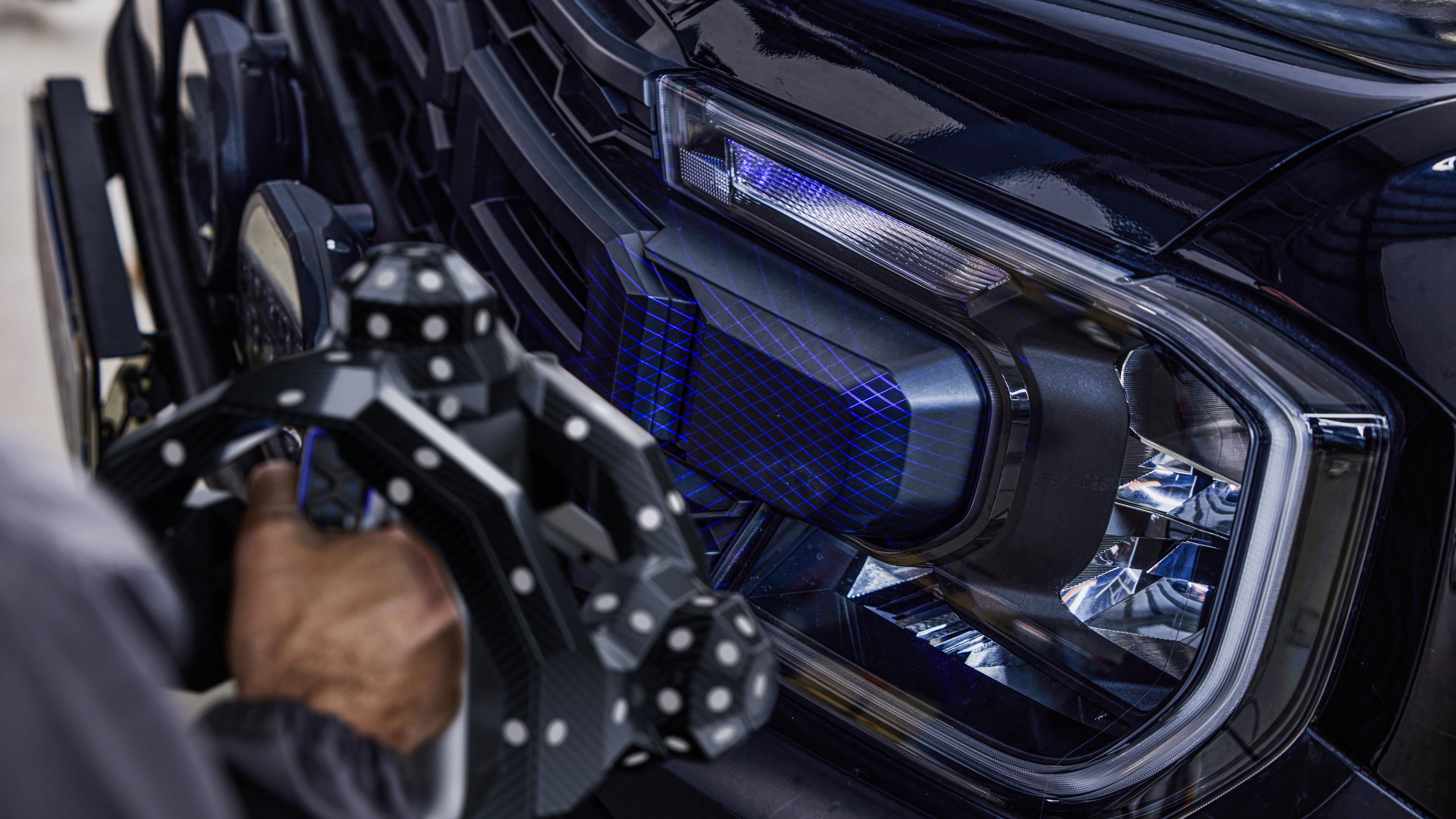

► Mode cross-line (30) : pour des scans rapides et complets, y compris sur des matériaux sombres ou réfléchissants.

► Mode single-line : idéal pour capturer avec précision des détails en profondeur tels que trous, engrenages, fentes ou cavités.

Numérisation flexible avec ou sans station de base

Trackit propose deux modes de fonctionnement flexibles :

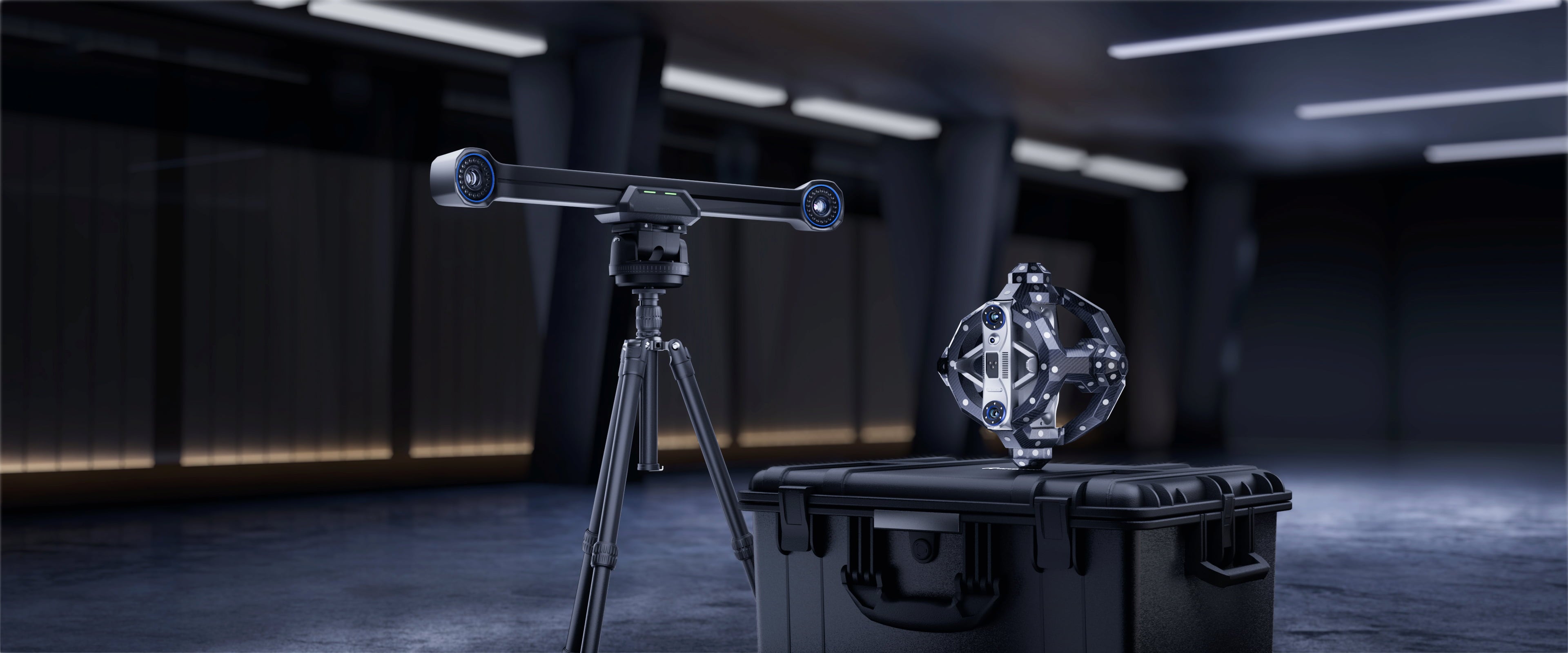

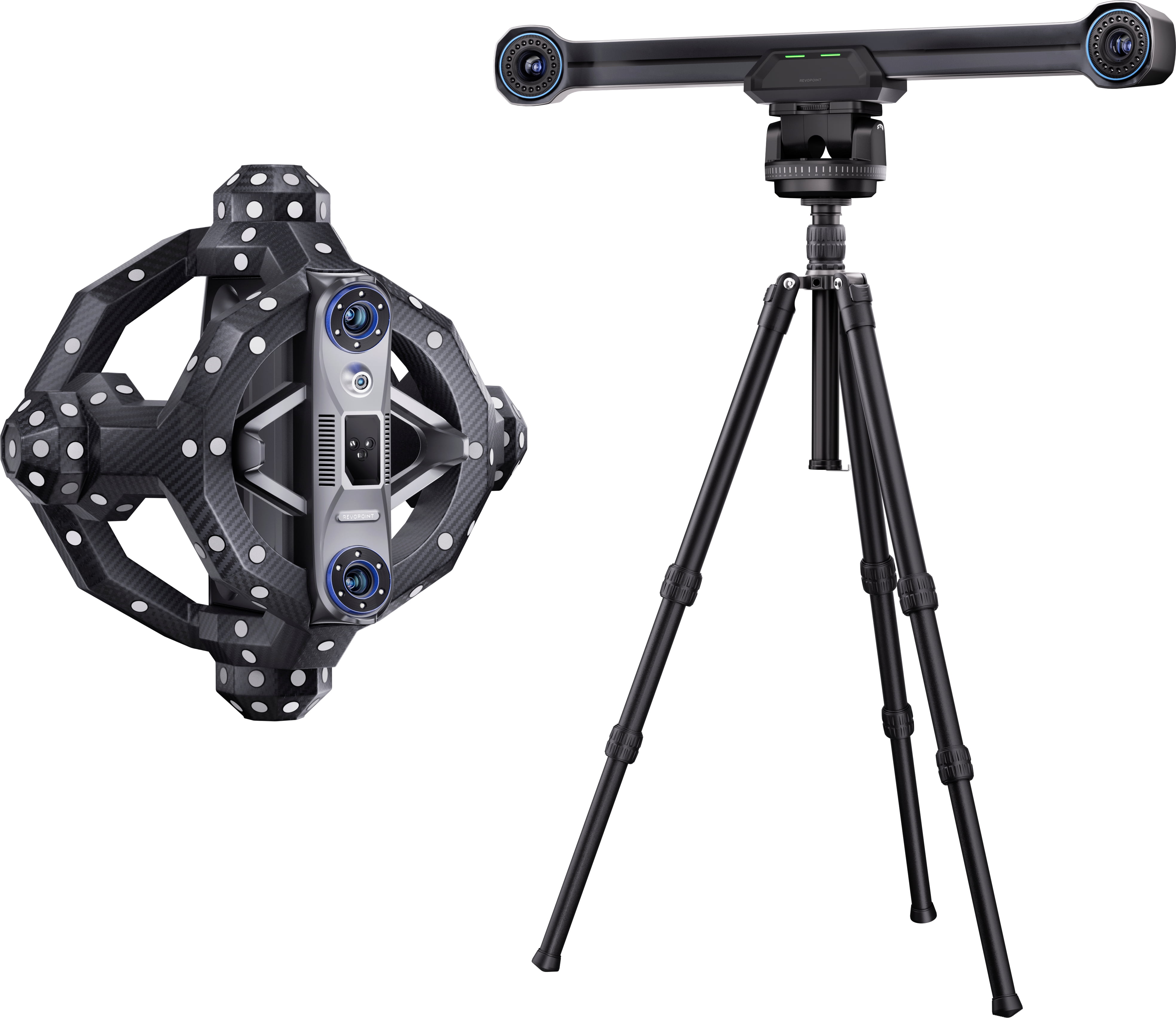

► Suivi optique via station de base de suivi optique à double caméra : idéal pour les objets de grande taille.

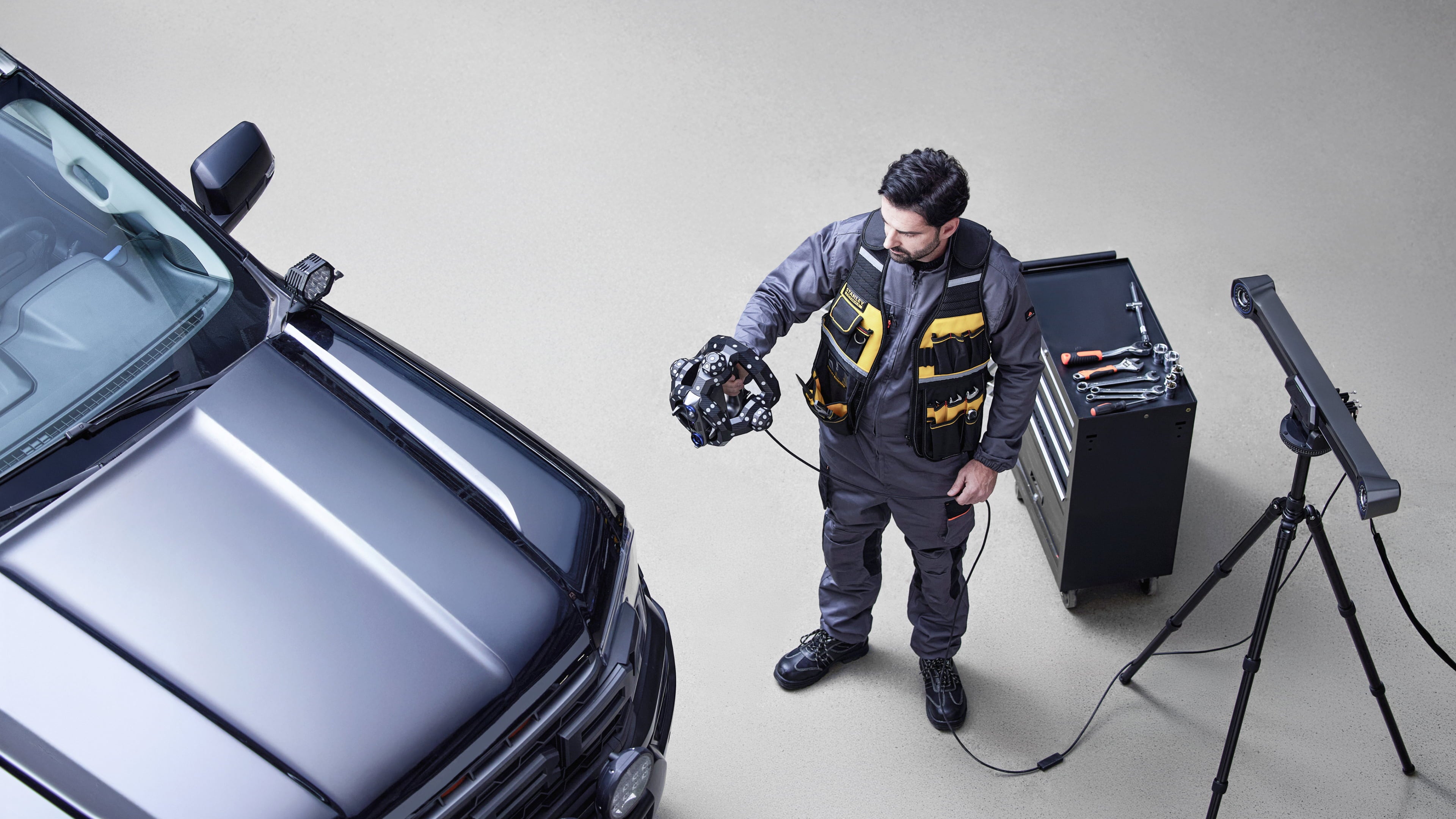

► Mode manuel autonome : parfait pour les zones difficiles d'accès ou internes, là où la station de base ne peut établir de liaison visuelle.

Acquisition de données sans marqueurs et structure modulaire pour objets volumineux

Grâce à une localisation en temps réel ultra-précise, l’utilisation de targets devient superflue.
Trackit fonctionne entièrement sans marqueurs et permet un scan 3D fluide d’objets allant de 10 mm à 6 m.

Avec la méthode dite du « leapfrogging », la station de base de suivi optique peut être repositionnée progressivement autour de l’objet. Le système d'anchor blocks garantit une liaison exacte entre les plans et une couverture complète de la surface.

• Surface de suivi maximale : 3260 x 2845 mm (à 4 m)
• Vitesse de mesure : jusqu’à 1,5 million de points/seconde
• Distance de travail : 1,5 à 4 m
• Longueur de câble : 6 m

Calibration automatique via gimbal

Trackit utilise un système intelligent de Gimbal à deux axes pour un système automatisé d’étalonnage. Cela permet de gagner du temps, de limiter les erreurs de manipulation et d'assurer des résultats précis, même lors de captures multiples sous différents angles.

Fonctionnalité étendue avec capture de textures

La caméra RGB haute résolution intégrée capture les couleurs et les textures réalistes, parfaites pour la visualisation ou des analyses avancées avec Revo Measure (par exemple pour des rapports d’inspection dimensionnelle avec données CAO).

Automatisation via interface robotique

Associé à un bras robotique collaboratif à 6 axes, Trackit devient un système de scan entièrement automatisé :

• Diamètre d’objet : jusqu’à 0,5 m
• Précision volumétrique : jusqu’à 0,05 mm
• Application : acquisition automatisée de nuages de points pour géométries complexes

Surveillance thermique intégrée

Des capteurs haute sensibilité surveillent en permanence la température du scanner et du tracker, afin d’éviter toute dérive thermique et de garantir une précision constante.

Autres caractéristiques :

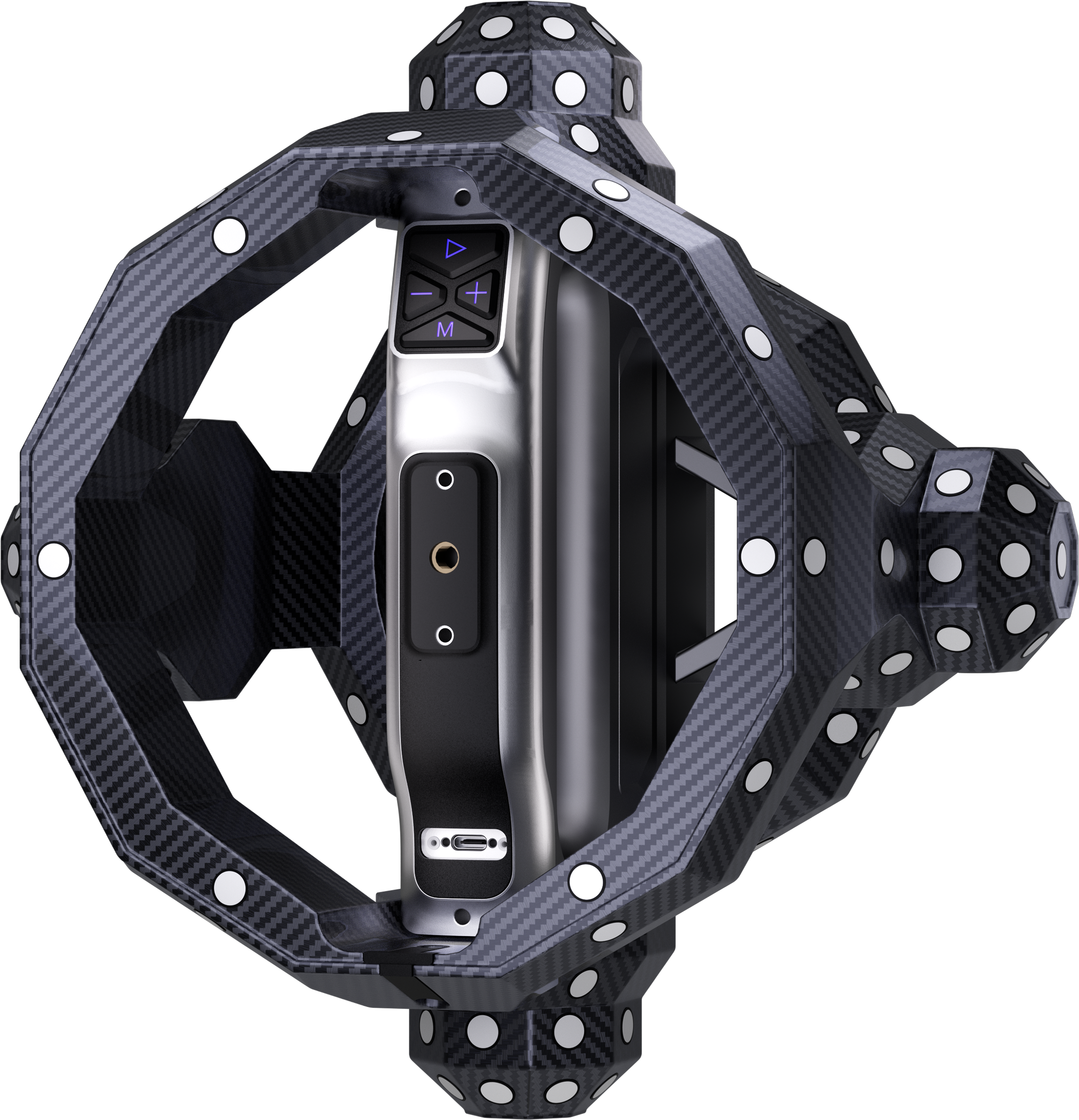

• Cadre monobloc en fibre de carbone, léger mais robuste

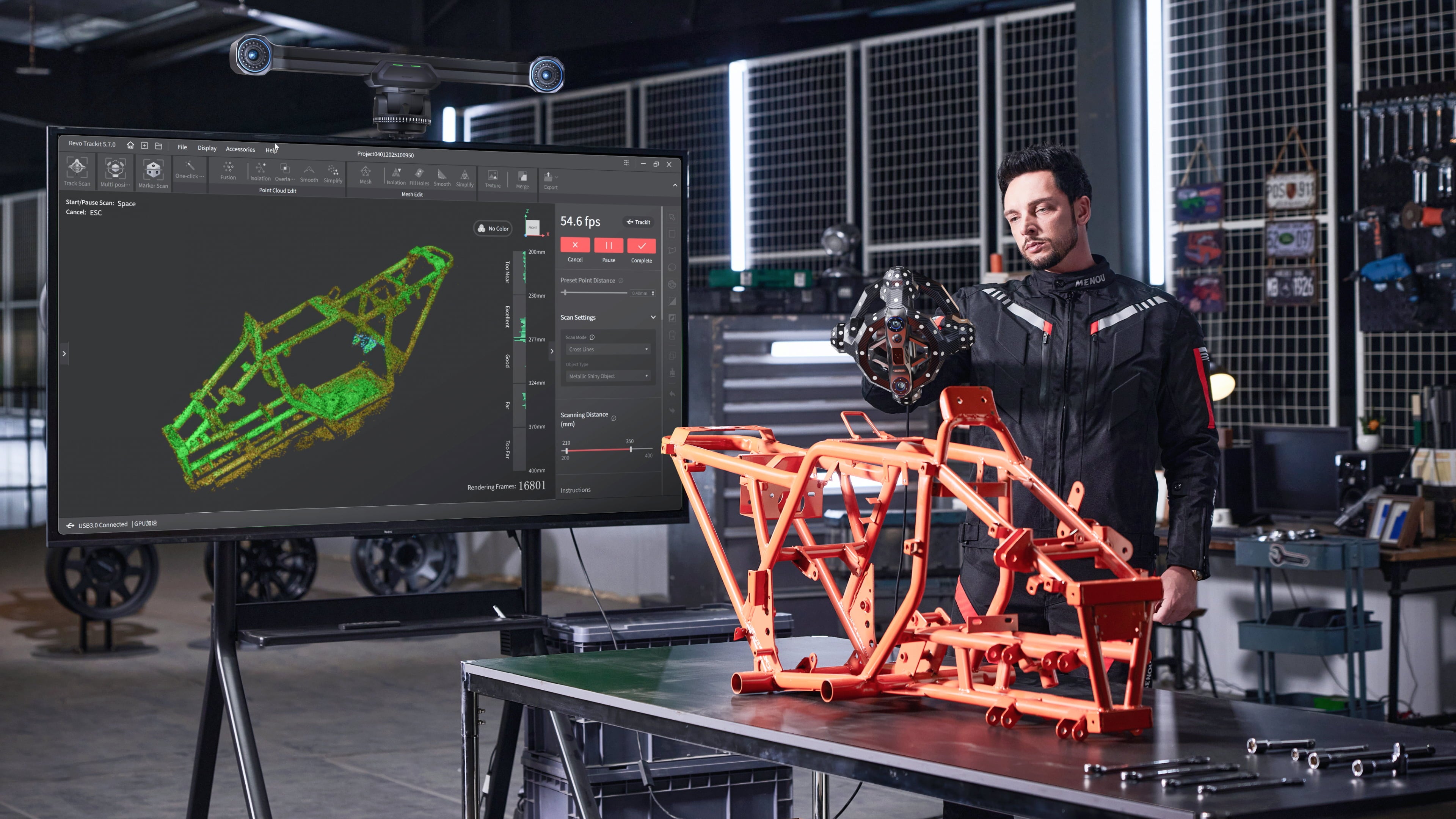

• Logiciel Revo Trackit inclus, avec monitoring en temps réel des nuages de points et paramètres de scan avancés pour un contrôle optimal.

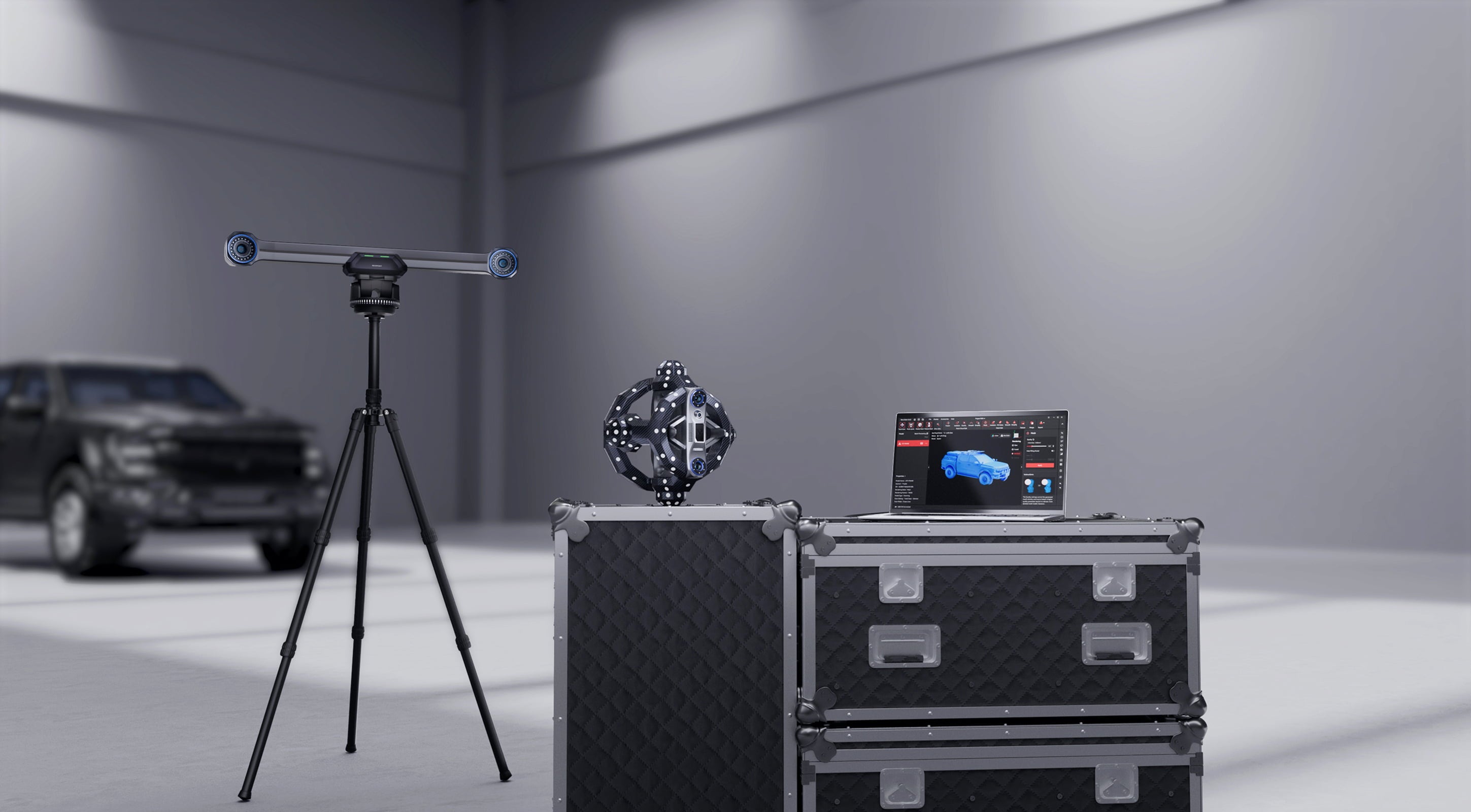

Contenu :

• 1 x Scanner
• 1 x Tracker
• 1 x Unité d'auto-calibration du scanner (two-axis gimbal)
• 1 x Unité d'auto-calibration du tracker (two-axis gimbal)
• 1 x Trépied pour tracker
• 1 x Planche de calibration
• 1 x Barre de calibration
• 1 x Trépied pour planche de calibration
• 1 x Trépied pour scanner
• 1 x Adaptateur secteur
• 1 x Câble PC (bleu)
• 1 x Câble scanner (noir)
• 1 x Câble scanner gimbal (doré)
• 1 x Câble tracker gimbal (doré)
• Serre-câbles
• 20 x Marqueurs magnétiques
• 8 x Magnetic Anchor Blocks
• 1 x Pads de positionnement
• 1 x Adaptateur scanner
• 1 x Clé USB
• 1 x Valise de transport avec roulettes pour le tracker
• 1 x Valise de transport avec roulettes pour le scanner

Caractéristiques techniques :

► Scanner :

► Trackit :
